نحوه ساخت راه پله با تیرآهن + مزایا و معایب

ساخت راه پله با تیرآهن فرآیندی مهندسی است که نیازمند دقت در طراحی، انتخاب صحیح مصالح، و اجرای دقیق مراحل مختلف از جمله برشکاری، خمکاری، جوشکاری و نصب اتصالات است تا سازه‌ای مستحکم، ایمن و زیبا فراهم شود. این مقاله راهنمایی جامع برای متخصصان و علاقه‌مندان به این حوزه است.

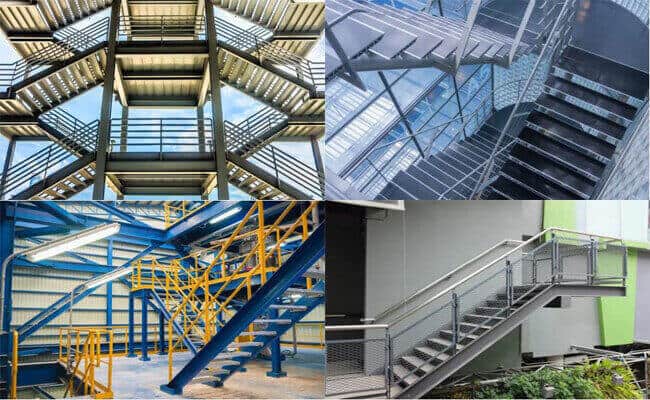

راه پله‌ها عنصری اساسی و حیاتی در معماری نوین و سنتی به شمار می‌روند که علاوه بر ایجاد ارتباط عمودی میان طبقات، نقش بسزایی در زیبایی‌شناسی و کاربری فضا ایفا می‌کنند. در میان انواع روش‌های ساخت راه پله، استفاده از تیرآهن به دلیل ویژگی‌های سازه‌ای منحصر به فرد خود، جایگاه ویژه‌ای یافته است. استحکام، دوام و انعطاف‌پذیری بالای تیرآهن، این ماده را به انتخابی ایده‌آل برای ساخت راه پله‌های فلزی تبدیل کرده است.

فرآیند ساخت راه پله با تیرآهن، علی‌رغم مزایای فراوان، دارای پیچیدگی‌ها و ظرافت‌های فنی خاص خود است که نیازمند دانش مهندسی، رعایت دقیق استانداردها و اجرای حرفه‌ای است. عدم توجه به این نکات می‌تواند به کاهش ایمنی، پایداری و طول عمر سازه منجر شود. در این راهنمای جامع، به بررسی ابعاد مختلف این فرآیند، از اصول طراحی و محاسبات تا مراحل اجرایی و نکات حیاتی می‌پردازیم تا شما بتوانید با آگاهی کامل، به یک راه پله با کیفیت و مطابق با استانداردهای روز دست یابید.

تیرآهن راه پله چیست و چرا “شمشیری” نامیده می‌شود؟

تیرآهن راه پله به پروفیل‌های فولادی اطلاق می‌شود که به عنوان سازه اصلی و پشتیبان در ساختار راه پله‌های فلزی یا ترکیبی به کار می‌روند. این تیرآهن‌ها وظیفه تحمل بارهای مرده (وزن خود پله و پوشش‌ها) و بارهای زنده (وزن افراد و اشیاء) را بر عهده دارند و نیروها را به نقاط اتصال و سازه اصلی ساختمان منتقل می‌کنند. کاربرد اصلی آن‌ها در ایجاد یک مسیر پیوسته و پایدار برای حرکت عمودی است و در ساختمان‌های مسکونی، تجاری، صنعتی و حتی در فضاهای شهری به وفور دیده می‌شود.

اصطلاح “شمشیری” برای راه پله‌های فلزی، به خصوص برای تیرآهن‌های کناری که فرم شیب‌دار و دندانه‌دار پله را ایجاد می‌کنند، به کار می‌رود. این نام‌گذاری برگرفته از شکل ظاهری این تیرآهن‌ها پس از خمکاری و برشکاری است که حالتی شبیه به حرف Z انگلیسی یا تیغه‌ای شمشیری پیدا می‌کنند. شمشیری‌ها، در واقع همان تیرهای اصلی هستند که پله‌ها و پاگردها بر روی آن‌ها سوار می‌شوند و وظیفه تحمل بارهای اصلی را در ساختار راه پله دارند.

در مقایسه با راه پله‌های بتنی یا چوبی، راه پله‌های فلزی ساخته شده با تیرآهن از نظر سازه‌ای دارای مزایای قابل توجهی هستند. استحکام بالاتر فولاد در برابر کشش و فشار، امکان ایجاد دهانه‌های بزرگتر و طرح‌های ظریف‌تر را فراهم می‌آورد. همچنین، سرعت اجرای این نوع راه پله‌ها معمولاً بیشتر است و در برابر زلزله مقاومت بالاتری از خود نشان می‌دهند. در حالی که راه پله‌های بتنی از صلبیت بالایی برخوردارند و راه پله‌های چوبی حس گرما و زیبایی طبیعی را منتقل می‌کنند، راه پله‌های فلزی با تیرآهن تلفیقی از استحکام و انعطاف‌پذیری در طراحی را ارائه می‌دهند.

مزایای انتخاب تیرآهن برای ساخت راه پله

انتخاب تیرآهن برای ساخت راه پله با تیرآهن، مزایای متعددی را به همراه دارد که آن را به گزینه‌ای محبوب در صنعت ساختمان‌سازی تبدیل کرده است:

• استحکام فوق‌العاده و مقاومت بالا: فولاد به عنوان یک متریال با مقاومت کششی و فشاری بسیار بالا، قادر به تحمل بارهای سنگین و نیروهای جانبی قابل توجهی است. این ویژگی باعث می‌شود راه پله‌های فلزی از پایداری و دوام بالایی برخوردار باشند.
• انعطاف‌پذیری بی‌نظیر در طراحی: تیرآهن امکان ایجاد فرم‌های پیچیده و متنوعی را فراهم می‌کند که در طراحی‌های مدرن و سفارشی‌سازی شده بسیار مورد توجه قرار می‌گیرد. مهندسان و معماران می‌توانند با استفاده از تیرآهن، طرح‌هایی خلاقانه و منحصر به فرد را به اجرا درآورند که با دیگر متریال‌ها دشوارتر است.
• سرعت بالای اجرا: فرآیند ساخت و نصب اجزای فلزی راه پله، به خصوص در صورت پیش‌ساخت بودن قطعات، می‌تواند به طور قابل توجهی سریع‌تر از راه پله‌های بتنی باشد که نیاز به قالب‌بندی و زمان گیرش بتن دارند.
• دوام و طول عمر بالا: با رعایت اصول طراحی، اجرای صحیح و استفاده از پوشش‌های محافظتی مناسب (مانند رنگ ضد زنگ)، راه پله‌های فلزی طول عمر بسیار بالایی دارند و نیاز به نگهداری و تعمیرات کمتری خواهند داشت.
• قابلیت ترکیب با مصالح دیگر: تیرآهن به راحتی با سایر مصالح ساختمانی مانند چوب، شیشه، سنگ و بتن قابل ترکیب است. این ویژگی امکان ایجاد زیبایی بصری بیشتر و تلفیق با سبک‌های مختلف معماری را فراهم می‌سازد.

استحکام، سرعت اجرا و انعطاف‌پذیری در طراحی، از مهم‌ترین دلایل انتخاب تیرآهن برای ساخت راه پله است که پایداری و زیبایی را به ارمغان می‌آورد. شما میتوانید برای خرید تیرآهن از مدیران آهن زاینده رود بعنوان یک منبع معتبر در فروش آهن آلات استفاده کنید.

مراحل گام به گام ساخت راه پله با تیرآهن (از طراحی تا اجرا)

مرحله طراحی و محاسبات مهندسی

اولین و شاید مهم‌ترین گام در ساخت راه پله با تیرآهن، مرحله طراحی دقیق و انجام محاسبات مهندسی است. این مرحله تضمین‌کننده ایمنی، کارایی و زیبایی نهایی سازه خواهد بود. ابتدا باید ابعاد هندسی پله، شامل تعداد پله، ارتفاع هر پله (خیز) و عمق هر پله (کف پله)، همچنین عرض کلی راه پله و ابعاد پاگردها به دقت محاسبه شود. شیب و زاویه استاندارد راه پله نیز با توجه به کاربری (مسکونی، تجاری، اضطراری) تعیین می‌گردد. برای مثال، در پله‌های مسکونی معمولاً ارتفاع پله بین 16 تا 18 سانتی‌متر و کف پله 28 تا 30 سانتی‌متر در نظر گرفته می‌شود. انتخاب نوع و سایز مناسب تیرآهن (مانند IPE، INP یا هاش) بر اساس بارهای وارده، طول دهانه و استانداردهای ملی ساختمان ضروری است. در نهایت، تهیه نقشه‌های سازه‌ای و معماری دقیق توسط مهندسین ذیصلاح، پایه و اساس اجرای موفق پروژه را فراهم می‌کند.

مرحله آماده‌سازی و برشکاری تیرآهن

پس از نهایی شدن نقشه‌ها، نوبت به آماده‌سازی مصالح می‌رسد. انتخاب و خرید تیرآهن با کیفیت و استاندارد، از جمله مواردی است که باید به آن توجه ویژه داشت. شرکت مدیران آهن، به عنوان یکی از مراجع معتبر در تامین مقاطع فولادی، می‌تواند منبعی مطمئن برای تهیه تیرآهن‌های مورد نیاز با مشخصات فنی استاندارد باشد. تیرآهن‌ها بر اساس نقشه‌های اجرایی، با دقت علامت‌گذاری می‌شوند. سپس، فرآیند برشکاری با استفاده از ابزارهای مناسب (مانند اره نواری یا دستگاه‌های برش پلاسما) انجام می‌گیرد. نکته کلیدی در برشکاری تیرآهن‌های شمشیری، حفظ بال بالایی تیرآهن به صورت یکپارچه برای مرحله خمکاری و فرم‌دهی است، در حالی که بال پایینی و جان تیرآهن در محل‌های مشخص برش داده می‌شوند.

مرحله خمکاری و فرم‌دهی شمشیری‌ها

فرآیند خمکاری و فرم‌دهی، مرحله‌ای هنری و مهندسی است که در آن تیرآهن‌های برش خورده به شکل “Z” خم می‌شوند تا ساختار شمشیری راه پله را تشکیل دهند. این فرم‌دهی باید با دقت بالا و با استفاده از دستگاه‌های خمکاری صنعتی انجام شود تا از هرگونه ترک‌خوردگی یا ضعف در مقطع فولادی جلوگیری گردد. خمکاری صحیح نه تنها زیبایی و پیوستگی سازه را تضمین می‌کند، بلکه سهولت اتصال پله‌ها و پاگردها را نیز فراهم می‌آورد. این مرحله نقش مهمی در توزیع یکنواخت بارها و افزایش استحکام کلی راه پله دارد.

مرحله اجرای فونداسیون و نصب شمشیری‌های اصلی

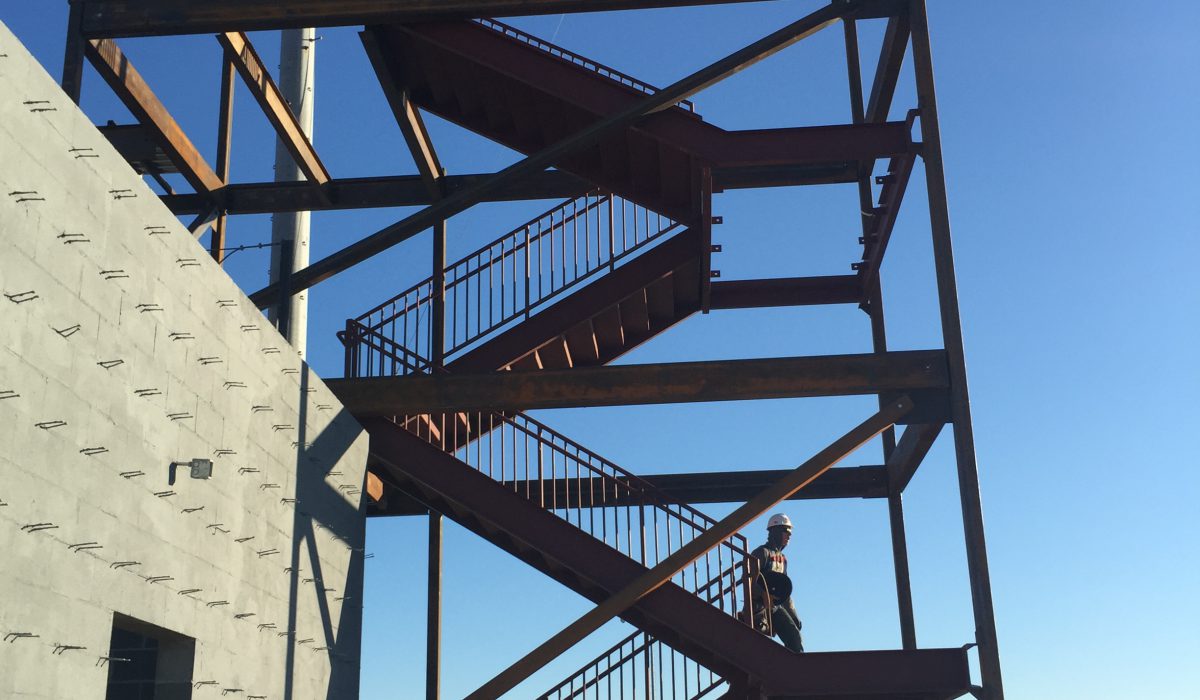

بسته به طراحی و نوع سازه، ممکن است نیاز به اجرای فونداسیون مستقل برای راه پله فلزی باشد. این فونداسیون باید بر اساس محاسبات سازه‌ای و با رعایت اصول پی‌سازی اجرا شود تا بتواند بارهای وارده از راه پله را به زمین منتقل کند. پس از آماده‌سازی فونداسیون یا نقاط اتصال در سازه اصلی، شمشیری‌های اصلی راه پله نصب و تراز می‌شوند. تراز بودن دقیق شمشیری‌ها در این مرحله از اهمیت بالایی برخوردار است. اتصال شمشیری‌ها به فونداسیون یا اسکلت ساختمان معمولاً با استفاده از صفحه ستون، میلگرد، نبشی و فرآیند جوشکاری انجام می‌گیرد. این اتصالات باید به گونه‌ای طراحی و اجرا شوند که حداکثر مقاومت و پایداری را در برابر نیروهای مختلف تأمین کنند.

مرحله جوشکاری و تقویت اتصالات

جوشکاری، قلب ساخت راه پله با تیرآهن است. کیفیت جوشکاری به طور مستقیم بر ایمنی و دوام راه پله تاثیر می‌گذارد. تمامی اتصالات باید توسط جوشکاران ماهر و با استفاده از روش‌ها و الکترودهای مناسب انجام شود. از آنجایی که محل جوشکاری به طور ذاتی می‌تواند نقطه ضعفی در مقایسه با مقطع یکپارچه فولادی باشد، تقویت این نقاط ضروری است. برای این منظور، معمولاً از ورق‌های فولادی تقویتی (Fish Plate) در اطراف محل جوش استفاده می‌شود تا تنش‌ها به صورت یکنواخت توزیع شده و مقاومت سازه افزایش یابد. بازرسی و کنترل کیفیت جوش‌ها، شامل بازرسی چشمی و در صورت لزوم تست‌های غیرمخرب (NDT)، باید به دقت انجام شود.

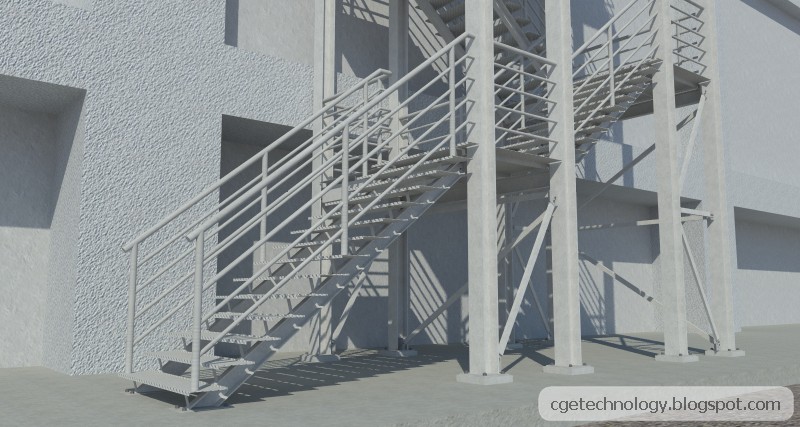

مرحله اجرای تیرهای فرعی و پوشش نهایی پله

پس از نصب و تثبیت شمشیری‌های اصلی، تیرهای فرعی (کف پله‌ها) بین آن‌ها نصب می‌شوند. این تیرهای فرعی وظیفه حمایت از پوشش نهایی پله را بر عهده دارند و باید با فواصل استاندارد و به صورت محکم به شمشیری‌ها جوش داده شوند. در نهایت، نوبت به انتخاب و اجرای پوشش نهایی پله می‌رسد. گزینه‌های مختلفی برای پوشش کف پله وجود دارد که شامل بتن (که معمولاً با بتن‌ریزی روی شبکه‌ای از میلگرد یا مش فولادی اجرا می‌شود)، چوب، سنگ، شیشه، یا حتی ورق‌های فلزی می‌شود. انتخاب پوشش نهایی بستگی به سلیقه کارفرما، بودجه پروژه، و الزامات زیبایی‌شناختی و کاربری فضا دارد.

5 نکته حیاتی که در ساخت راه پله با تیرآهن باید بدانید

نکته 1: اهمیت مشاوره مهندسی در تمامی مراحل

یکی از اساسی‌ترین اصول در پروژه‌های ساختمانی، به خصوص در بخش‌های سازه‌ای مانند ساخت راه پله با تیرآهن، بهره‌گیری از مشاوره و نظارت مهندسین سازه ذیصلاح است. هرگز بدون نقشه‌های اجرایی دقیق که توسط یک مهندس با تجربه تایید شده‌اند، اقدام به ساخت نکنید. مهندس سازه، با در نظر گرفتن بارهای وارده، نوع خاک، و سایر عوامل محیطی، بهترین و ایمن‌ترین طرح را ارائه می‌دهد و بر حسن اجرای آن نظارت می‌کند.

نکته 2: انتخاب صحیح مصالح و کیفیت جوشکاری

کیفیت مواد اولیه و مهارت اجرای کار، دو فاکتور جدایی‌ناپذیر در تضمین استحکام و ایمنی راه پله فلزی هستند. استفاده از تیرآهن‌های استاندارد با گواهی کیفیت، از اهمیت بالایی برخوردار است. همچنین، جوشکاری باید توسط جوشکاران ماهر و با رعایت کامل استانداردهای جوشکاری انجام شود. ضعف در جوشکاری، می‌تواند نقاط حساسی در سازه ایجاد کند که به مرور زمان منجر به شکست یا لرزش راه پله شود.

نکته 3: رعایت استانداردهای ملی و آیین‌نامه‌ها

مطابقت با مقررات ملی ساختمان، به خصوص مبحث 4 (الزامات عمومی ساختمان) و مبحث 10 (طرح و اجرای ساختمان‌های فولادی)، برای ابعاد هندسی، ایمنی، و جزئیات اجرایی راه پله فلزی کاملاً ضروری است. این استانداردها شامل حداقل و حداکثر ارتفاع پله، عمق کف پله، عرض راه پله، ارتفاع نرده‌ها و سایر موارد ایمنی می‌شود. رعایت این آیین‌نامه‌ها نه تنها از لحاظ قانونی اهمیت دارد، بلکه ضامن سلامت کاربران و پایداری سازه نیز هست.

نکته 4: دقت در اجرای اتصالات به فونداسیون و سازه اصلی

نحوه اتصال راه پله به فونداسیون و اسکلت اصلی ساختمان، از بخش‌های حیاتی است که باید با حداکثر دقت انجام شود. اتصالات ضعیف یا نادرست می‌توانند منجر به نشست‌های نامتقارن، لرزش‌های ناخواسته، یا حتی شکست سازه‌ای در طولانی مدت شوند. استفاده از پلیت‌های اتصال مناسب، میلگرد کاشت یا بولت‌های مقاوم، و جوشکاری با کیفیت بالا در این نقاط بسیار مهم است. همچنین، اطمینان از تراز بودن و شاقول بودن کامل شمشیری‌ها در زمان نصب، از اهمیت بسزایی برخوردار است.

نکته 5: برنامه‌ریزی برای پوشش محافظتی و نگهداری

فولاد در برابر رطوبت و عوامل خورنده محیطی آسیب‌پذیر است. بنابراین، برنامه‌ریزی برای اعمال پوشش‌های محافظتی مناسب از همان ابتدا ضروری است. استفاده از ضد زنگ‌های اپوکسی یا زینک‌ریچ و سپس رنگ‌آمیزی با رنگ‌های صنعتی مقاوم، به افزایش طول عمر و حفظ زیبایی راه پله کمک شایانی می‌کند. علاوه بر این، در نظر گرفتن برنامه‌های نگهداری دوره‌ای برای بررسی وضعیت جوش‌ها، رنگ و پوشش‌ها، و اتصالات، می‌تواند از بروز مشکلات جدی در آینده جلوگیری کند.

نکات تکمیلی در طراحی و اجرای ایمن راه پله فلزی

ایمنی راه پله فلزی فراتر از استحکام سازه‌ای است و شامل ملاحظات متعددی در طراحی و اجرا می‌شود. یکی از مهم‌ترین این ملاحظات، محاسبه دقیق بارهای وارده، اعم از بارهای مرده (مانند وزن خود سازه، پوشش‌های کف پله، نرده‌ها) و بارهای زنده (مانند وزن افراد در حال عبور) است. این محاسبات تضمین می‌کند که تیرآهن‌های انتخابی و اتصالات، توانایی تحمل تمامی این نیروها را داشته باشند.

اهمیت نصب نرده و حفاظ استاندارد برای ساخت راه پله با تیرآهن قابل اغماض نیست. نرده‌ها باید ارتفاع مناسب (معمولاً 90 تا 110 سانتی‌متر)، فاصله استاندارد بین میله‌های عمودی (حداکثر 11 سانتی‌متر) و استحکام کافی را داشته باشند تا از سقوط افراد، به ویژه کودکان، جلوگیری کنند. انتخاب متریال مناسب برای نرده‌ها (فولاد، شیشه، چوب) نیز باید با توجه به طراحی کلی و ملاحظات ایمنی انجام شود.

در نظر گرفتن تهویه و نورپردازی مناسب در فضای راه پله نیز برای راحتی و ایمنی کاربران بسیار مهم است. نور کافی، به ویژه در نقاط تغییر ارتفاع و پاگردها، از بروز حوادث جلوگیری می‌کند. همچنین، تهویه مناسب به جلوگیری از رطوبت و زنگ‌زدگی (در صورت آسیب دیدن پوشش محافظ) کمک می‌کند. در برخی پروژه‌ها، به ویژه در فضاهای مسکونی یا اداری، ملاحظات مربوط به عایق‌بندی صوتی نیز ممکن است مطرح باشد. این امر به کاهش انتقال سر و صدا بین طبقات از طریق سازه راه پله کمک می‌کند و می‌تواند با استفاده از مواد میرایی یا طراحی‌های خاص در اتصالات به دست آید.

محاسبه قیمت شمشیری راه پله (جزئیات بیشتر)

محاسبه دقیق شمشیری راه پله، ستون فقرات طراحی یک راه پله ایمن و کارا است. برای تعیین شیب راه پله، از فرمول تانژانت وارون استفاده می‌شود که نسبت ارتفاع به کف پله را در نظر می‌گیرد. شیب راه پله (θ) برابر است با arctan (ارتفاع پله / کف پله). این شیب معمولاً بین 25 تا 40 درجه متغیر است و بر اساس کاربری و استانداردهای مربوطه تعیین می‌شود.

به عنوان مثال، اگر ارتفاع یک پله 17.5 سانتی‌متر و کف پله 29 سانتی‌متر باشد، شیب راه پله تقریباً arctan(17.5/29) = arctan(0.603) ≈ 31 درجه خواهد بود. این مقادیر باید در جدول استاندارد ابعاد پله مورد بررسی قرار گیرند تا از مطابقت با آیین‌نامه‌ها اطمینان حاصل شود.

در ادامه، یک جدول جامع از ابعاد استاندارد پله برای کاربردهای مختلف ارائه شده است:

کاربری	ارتفاع پله (سانتی‌متر)	کف پله (سانتی‌متر)	شیب تقریبی (درجه)	عرض حداقل راه پله (سانتی‌متر)
مسکونی	16 تا 18	28 تا 30	30 تا 32	90
تجاری/اداری	15 تا 17	30 تا 33	27 تا 30	110
عمومی/اضطراری	14 تا 16	33 تا 35	24 تا 26	120
پارکینگ/زیرزمین	18 تا 20	25 تا 28	35 تا 39	80

برای محاسبه تعداد پله و ابعاد با توجه به ارتفاع کل طبقه، ابتدا ارتفاع خالص طبقه (فاصله بین کف تمام شده یک طبقه تا کف تمام شده طبقه بالا) اندازه‌گیری می‌شود. سپس با تقسیم ارتفاع خالص بر ارتفاع استاندارد هر پله (مثلاً 17.5 سانتی‌متر)، تعداد پله‌ها به دست می‌آید. این عدد معمولاً گرد می‌شود و ارتفاع دقیق هر پله با تقسیم مجدد ارتفاع خالص بر تعداد پله‌های نهایی محاسبه می‌گردد. عرض پاگردها نیز باید حداقل برابر با عرض راه پله باشد تا فضای کافی برای چرخش و استراحت فراهم شود.

عوامل موثر بر قیمت ساخت راه پله با تیرآهن

هزینه ساخت راه پله با تیرآهن به عوامل متعددی بستگی دارد که هر یک نقش بسزایی در تعیین بودجه نهایی پروژه ایفا می‌کنند. آگاهی از این عوامل می‌تواند به برنامه‌ریزی مالی دقیق‌تر و مدیریت هزینه‌ها کمک کند:

• قیمت روز تیرآهن و سایر مقاطع فولادی: قیمت فولاد و آهن‌آلات، از جمله تیرآهن، به شدت تحت تاثیر نوسانات بازار جهانی و داخلی قرار دارد. نوع (IPE، INP، هاش)، سایز و وزن تیرآهن مصرفی، مستقیماً بر هزینه کل مواد اولیه تاثیر می‌گذارد.
• هزینه طراحی و نقشه‌کشی مهندسی: طراحی دقیق و تهیه نقشه‌های سازه‌ای و اجرایی توسط مهندسین ذیصلاح، هزینه‌ای اجتناب‌ناپذیر اما ضروری برای اطمینان از ایمنی و کارایی سازه است.
• دستمزد نیروی کار: دستمزد متخصصان شامل برشکار، خمکار، جوشکار و نصاب، بر اساس مهارت، تجربه و پیچیدگی طرح محاسبه می‌شود. جوشکاری ماهرانه به دلیل اهمیت بالا در استحکام سازه، معمولاً دستمزد بالاتری دارد.
• هزینه ماشین‌آلات و ابزار مورد نیاز: استفاده از ماشین‌آلاتی نظیر دستگاه‌های برش، خمکاری، جرثقیل و ابزارهای جوشکاری، هزینه‌هایی را به پروژه اضافه می‌کند. این هزینه‌ها ممکن است شامل اجاره تجهیزات یا استهلاک آن‌ها باشد.
• هزینه پوشش‌های نهایی و نرده: انتخاب نوع پوشش کف پله (بتن، چوب، سنگ، شیشه، فلز) و همچنین متریال و طراحی نرده‌ها (فولاد، استیل، شیشه) تاثیر زیادی بر زیبایی و در نتیجه بر هزینه نهایی دارد.
• هزینه حمل و نقل مصالح: انتقال تیرآهن و سایر مقاطع فولادی از محل تهیه تا سایت پروژه، به دلیل وزن و ابعاد، می‌تواند هزینه‌بر باشد.
• پیچیدگی طراحی: طرح‌های خاص و پیچیده که نیاز به خمکاری‌های نامتعارف یا اتصالات دشوار دارند، معمولاً دستمزد بالاتر و زمان بیشتری برای اجرا طلب می‌کنند.
• پوشش‌های محافظتی: هزینه اعمال ضد زنگ و رنگ‌آمیزی برای محافظت از فولاد در برابر خوردگی نیز باید در برآورد کلی لحاظ شود.
