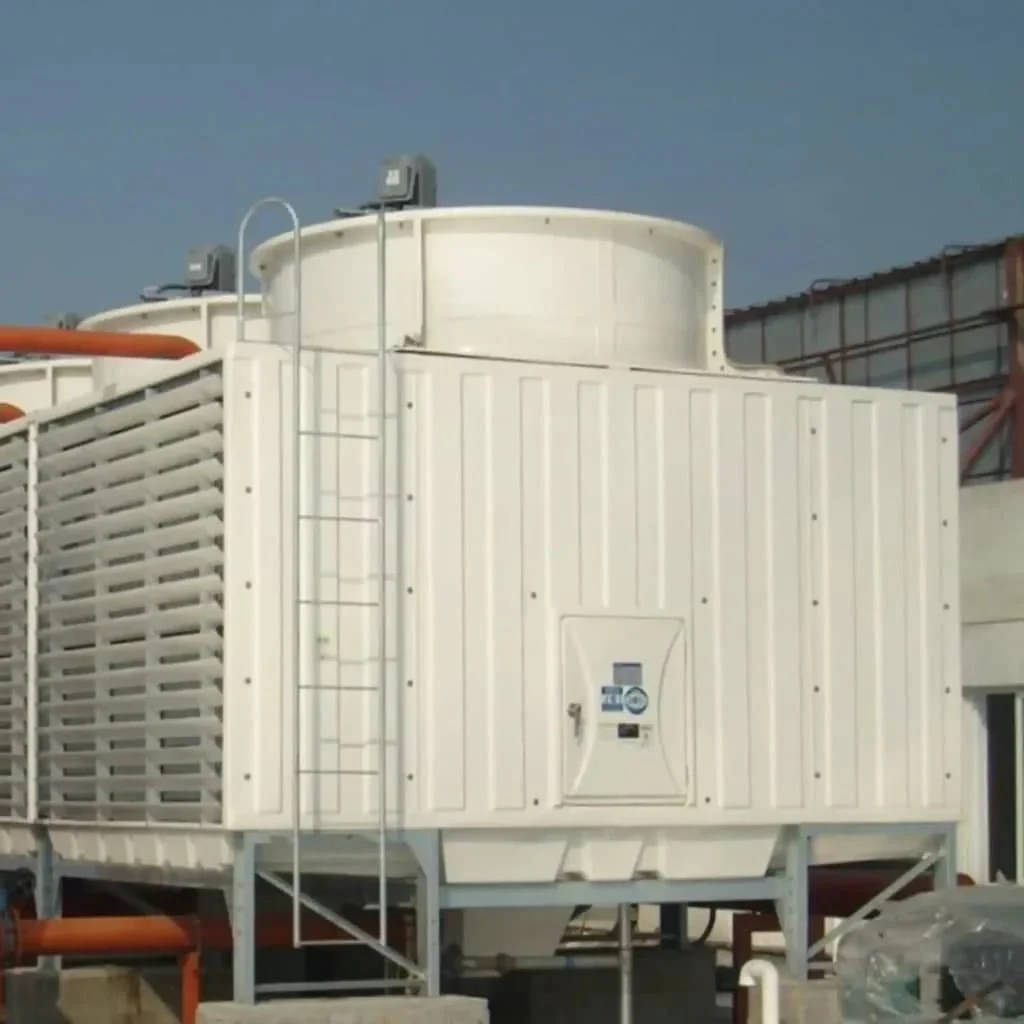

تفاوت برج خنک کننده کانترفلو و کراس فلو (جریان متقاطع) در نوع جهت و مسیر گردش آب و هوای درون انواع دستگاه کولینگ تاور می‌باشد. درون برج کراس فلو جریان آب به صورت عمودی از بالای دستگاه در حال ریزش است که با جهت عبور هوا در مسیر افقی با زاویه‌ی 90 درجه برخورد می‌کند. به عبارتی دیگر کولینگ تاور کانترفلو هوا در سوی خلاف پاشش آب بر روی پکینگ‌ها حرکت کرده و با زاویه 180 درجه به سطوح پوشالی اصابت می‌نماید. همپنین در ادامه به تفاوت اصلی برج خنک کننده کانترفلو و کراس فلو می پردازیم پس با ما همراه باشید.
تفاوت برجهای خنک کننده جریان مخالف و جریان متقاطع
- 1_سطوح خنک کن یا پکینگ در کولینگ تاور کراس فلو از نوع شانه تخم مرغی است، برخلاف آن نوع پکینگ مدیا در برج خنک کن جریان مخالف از انواع فیلمی و آبشاری استفاده می‌‌‌کنند.
- 2_نازلهای بکار رفته در کولینگ واتر جریان متقاطع تنها ار نوع پروانه‌ای است، ولی در برجهای کانتر فلو از انواع نازل دایره پاش و مربع پاش می‌باشد.
- 3_چیدمان پوشال‌های برج جریان ناهمسون در مرکز دستگاه برای تبادل حرارت قرار گرفته و در کولینگ‌تاور کراس‌فلو این سطوح در نزدیکی دهانه لوورها یا دریچههای ورودی هوا است.
- 4_ورودی آب در برجهای جریان عمود از قسمت های بالا در دو طرف و تشک های سوراخ دار صورت می‌گیرد. ولی در کولینگ واتر کانتر فلو آب دارای فلنچهای ورودی و خروجی می شود.
مزایای برج خنک کننده کانتر فالو نسبت به کراس فالو
با توجه به تصویر بالا در ظرفیتهای برابر، خنک کاری جریان متقاطع فضای بیشتری را نسبت به مدل های دستگاه سردساز کانترفلو اشغال می‌کند.
- ورودی جریان هوا در برج سرد کن کانتر فلو از هر چهار مسیر به داخل مکش دارد.
- از انواع نازلهای دایره پاش و نازل مربع پاش در برج خنک کننده جریان مخالف بکار رفته در حالی که در کولینگ تاور کراس فالو تنها از نوع نازلهای پروانه ای استفاده می‌شود.
- کولینگ تاور کانتر فالو دارای راندمان بالاتری نسبت به برج جریان عمود در مناطق گرم وخشک می باشد.
- توزیع مناسب تر آب در نازل ها و پاشش آب در مقایسه با برج جریان متقاطع
- سردکن صنعتی جریان مخالف به هیچ عنوان دچار گرفتگی و رسوب در مدارها نخواهد شد.
- کم بودن مصرف آب در فصول سرد برخلاف کولینگ تاور جریان متقاطع
- در برج های جریان مخالف نگهداری دوره ای سیستم پنکه را می توان در طول عملیات اجرا کرد.
- دارای ساختار ساده و عرض کم و جایگذاری بسیار راحت تر نسبت به کراس فلو
- در کولینگ تاور کانترفلو زاویه‌ی برخورد بین هوا و آب برابر با 180درجه است، بنابراین انتقال حرارت موثر تری به وجود می آید و آب خروجی را به دمای حباب مرطوب می‌رساند، در برج جریان متقاطع رسیدن به دمای حباب سخت تر است.
- همواره دارای سیستم جریان هوای مکنده و دمنده می‌باشد که در این کولینگ تاور مسیر چرخش آب درون کویل در خلاف جهت مکش و دمش هوا است.
مزایای برج خنک کننده کراس فلو به کانتر فالو
- کولینگ تاور طرح ابارا امکان تولید به صورت چند سلولی را دارد و کنترل مصرف را به دلیل خاموش نمودن یک یا چند موتور در زمان کم مهیا می‌کند.
- در برجهای خنک کننده جریان متقاطع هزینه مونتاژ در ظرفیتهای بالاتر به دلیل امکان تولید به صورت مونتاژ در کارخانه تا حدودی کمتر است.
- برج خنک کننده کراس فلو دارای راندمان خوبی فقط در مناطق رطوبتی و شرجی است.
مهم ترین معایب برج خنک کننده جریان متقاطع
- یخ زدگی مدار آب چرخشی در زمستان
- راندمان بسیار ضعیف در مناطق خشک و گرم
- توضیح آب نامناسب در نازل های پاشش آب
اشغال فضای زیاد و جایگلوور برج خنک کننده عبارت است از دریچه یا صفحات موازی که نقش هدایت هوای ورود یا خروج از برج خنک کننده را به عهده دارند. این قطعه در ناحیه ورود و یا ناخیه خروج هوا از برج خنک کننده قرار گرفته که ضمن اجازه عبور هوا، مانع پرتاب آب به بیرون از دستگاه می‌شود. همچنین این دریچه مانع از تابش مستقیم نور خورشید به درون برج خنک کن شده و از ورود اجسام خارجی به کولینگ تاور جلوگیری می کند. لوور برج خنک کن از جنس فایبرگلاس، پلیمر، فلز گالوانیزه و یا استیل ضد زنگ ساخته می‌شود.
برای کسب اطلاعات بیشتر در مورد فروش پکینگ برج خنک کننده و سفارش ساخت آن می‌توانید با کارشناسان ما تماس بگیرید
وظایف لوور برج خنک کننده
لوور کولینگ تاور یکی از است که در زیبایی آن بسیار تأثیرگذار است و در عین حال وظایف مهمی دارد که به شرح زیر می‌باشد.
- جلوگیری از پرتاب آب به بیرون از برج خنک کننده
در اشاره کردیم که یکی از فاکتورهای مصرف آب عبارت است از پرتاب آب برج خنک کننده به بیرون؛ لوور برج خنک کننده با سطح شیب‌دار از پرتاب آب به بیرون جلوگیری کرده و از هدر رفت آب جلوگیری کرده و آن را به داخل کولینگ تاور باز می‌گرداند. - جلوگیری از ورود گرد و غبار و اجسام خارجی به داخل برج خنک کن
لوور برج خنک کننده ضمن اجازه عبور هوا از ورود جانوران، پرندگان و اجسام خارجی به برج خنک کن جلوگیری می‌کند. - محدود کردن تابش مستقیم نور خورشید به داخل برج خنک کننده و جلوگیری از تشکیل همانطور که قبلاً بررسی نمودیم تابش نور مستقیم خورشید به آب درون برج خنک کننده می‌تواند باعث تغذیه میکروارگانیسم‌ها و تشکیل جلبک در برج خنک کننده شود که این جلبک باعث گرفتگی شده و در نهایت افت را به دنبال خواهد داشت.
- ایجاد افت اندک لوور برج خنک کن باید دارای فواصل مناسب جهت عبور هوا باشد و کمترین فشار استاتیکی را در برج خنک کننده بوجود آورد تا مصرف انرژی الکتروموتور و پروانه بالا نرود.
- قابلیت نصب در ابعاد و سطوح مختلف متناسب با کاربرد کولینگ تاور
برج خنک کننده معمولاً در ابعاد و سایزهای مختلف ساخته می‌شود. بنابراین لازم است تا با طراحی و ساخت لوور مناسب از مزایای این قطعه استفاده کرد. - مقاومت در برابر رطوبت و زنگ زدگی در تماس مستقیم با آب
با توجه به تماس مداوم لوور برج خنک کن با آب، نیاز است که از متریال مناسبی تهیه شود که در مقابل زنگ زدگی مقاوم بوده و عمر و دوام خوبی داشته باشد. - ذاری سخت و دشوار
- ایجاد افت فشار زیاد در هوا و افزایش مصرف موتور
- رسوب و گرفتگی بیشتر نسبت به برج سرد کن جریان ناهمسو
- پرتاپ قطرات آب به سمت پروانه برج خنک کننده و تخریب سیستم هوارسانی و هوادهی در کولینگ واتر
هر دو نوع کولینگ‌تاور کراس فلو و کانتر فلو بسته به شرایط محیطی و فرآیندی، مزایا و معایبی به همراه دارد. برج سرد ساز جریان مخالف در هوای گرم و خشک خنک کنندگی بهتری دارد. در دبی های متغیر نیز به دلیل سیستم توضیح آبش بهتر عمل می‌کند. از سوی دیگر فضای کمتری اشغال می‌نماید. برای مواردی که وزن سازه مهمتر است گزینه مطلوب تری از نظر راندمان بشمار می آید. همچنان کولینگ‌واتر طرح ابارا عملکرد خوشایند تری در نواحیه شرجی و رطوبتی را شامل می‌گردد. در این مقاله به تفاوت برج خنک کننده کانترفلو و کراس فلو پرداختیم که امیدوارم مفید واقع شده باشد.
